东莞市越铧电子科技有限公司深耕新能源充电设备综合性能检测领域，聚焦充电枪插拔机械寿命、复杂介质浸泡后插拔性能检测核心需求，匠心打造充电枪插拔寿命及浸泡试验机。设备集插拔寿命测试、多介质浸泡测试于一体，可模拟户外复杂工况下的充电枪实际使用场景，各项技术指标严格契合国家及行业现行标准要求，驱动精准、防护完善、智能化程度高，支持 7*24 小时连续运行，为充电枪的机械耐久、环境适配性能验证与质量把控提供专业、可靠的一体化试验设备支撑。以下为该设备的详细核心技术参数、性能特点及适用标准说明。

一、核心技术参数

东莞市越铧电子科技有限公司研发的本款充电枪插拔寿命及浸泡试验机，针对充电枪全工况插拔与浸泡检测需求定制化设计，软硬件配置贴合试验标准与户外实际使用工况，整体分为基础运行参数、插拔测试核心参数、结构配置参数、安全保护参数四大模块，各项核心技术参数如下：

（一）基础运行参数

1. 适用场景：实验室专用，支持 7*24 小时不间断稳定运行
2. 输入电源：单相 + PE，220Vac±15%，工作频率 50Hz-60Hz，设备电源总规格 AC220V±10%、50Hz、20A
3. 使用环境：0-45℃，满足实验室常规检测环境要求
4. 外观尺寸：约 W2000mm×D1200mm×H1800mm，最大占地面积≤2.5㎡，高度≤2m
5. 设备重量：约 650Kg，单位面积重量＜500kg/㎡，适配实验室场地承重要求
6. 整体布局：插拔寿命测试与负载箱集成于同一箱体，电源独立配置为单独箱体，布线规范、维护便捷

（二）插拔与浸泡测试核心参数

1. 线缆 / 产品适配：满足 2P+E、3P+E、3P+E+N 等所有规格，适配交流≤500A、直流≤500A 的充电枪（座）产品
2. 插拔测试速度：0.1~0.8m/s 任意设定，完全满足标准规定的 (0.8±0.2) m/s 要求，速率精准可调
3. 插拔测试速率：7.5 个循环 / 分钟，贴合实际使用的插拔频率
4. 插拔行程：0~300mm 任意设定，行程分辨率 0.1mm，定位精准无偏差
5. 插拔力：最大可提供 1000N 插拔力，分辨率 0.1N，测量精度 1%，可实时采集插拔力值数据
6. 试验次数：1～999999 次自由设定，达到设定值自动停机，支持长周期寿命试验
7. 时间参数设定：充电枪插入时间、产品浸泡时间均为 1～9999.9s 独立设定，适配不同介质浸泡要求
8. 测试介质：配置 4 个 500x500x400mm 规格介质容器，可装入不同溶液、泥浆，模组自动带动充电枪完成浸泡动作
9. 数据采集与分析：可实时测量每次插入最大力值，自动生成力值变化曲线在工业电脑端查看；所有力值数据可存储为表格形式，支持后期追溯与分析

（三）结构与控制配置参数

• 驱动装置：采用伺服马达 + 滚珠丝杆 + 静音导轨组合驱动，搭配伺服电动缸、气缸辅助动力，运行平稳、噪音低、动力强劲
• 设备结构：水平放置设计，国标 40mm×40mm 方通骨架焊接而成，封板采用 1.2mm 宝钢电解板数控加工，结构坚固、抗变形
• 控制系统：搭载 10 英寸工业电脑 + 知名品牌可编程控制器（PLC）逻辑智能控制，配套原装 10 寸彩色触摸屏，操作可视化
• 参数存储：支持所有试验参数一键存储，再次使用直接调用，无需重复设定，提升检测效率
• 夹具配置：
• 充电枪座采用 X/Y 轴可调夹具，配备 2 种不同固定座，可牢固固定 500A 以下各类充电枪
• 三相夹具夹持范围：方形 150mm×150mm、圆形 φ150mm；单相夹具夹持范围：方形 110mm×110mm、圆形 φ110mm
• 夹具间距最大 150mm，满足标准 “两个电器附件应分开至少 50mm” 要求
• 夹具基座上下两侧内外各配直线滑轨，确保运行直线度与结构强度
• 操作功能：配备手动调节按钮，方便试样装夹与调试；测试工位为 1 个独立工位，可单独完成全套试验
• 引线保护：输入输出引线端口均套护线圈，防止线缆磨损，延长设备使用寿命

（四）安全保护参数

1. 报警监测：遵循 “该通必通、该断必断” 原则，通过 “位置与电流” 逻辑关系判断试样损坏，出现异常即时声光报警并自动停机
2. 漏电保护：控制电源进线处安装漏电开关，漏电时立即切断控制电源，实现机柜整体断电
3. 过流 / 过载保护：支持电流上限设定，防止电路过流 / 短路；内部装有断路器，过载时自动跳脱
4. 门限保护：所有活动柜门均装安全保护开关，柜门打开时电源自动切断，规避电击风险
5. 急停保护：电源柜控制面板配备急停开关，突发异常时可快速切断输出电源，操作安全有保障

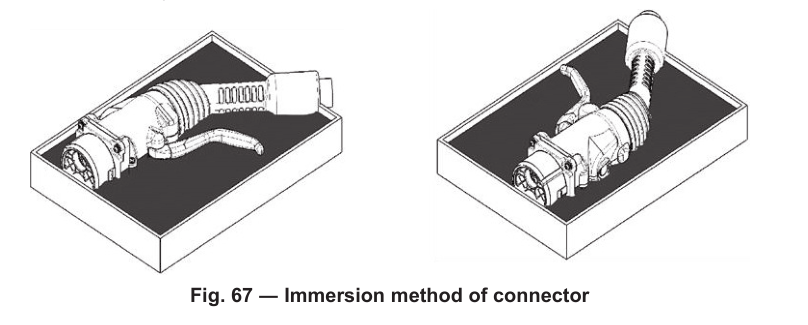

测试试样浸泡方式：

图片仅供参考，以实际为准

东莞市越铧电子科技有限公司在本设备的参数设计与结构研发中，融合国标要求与充电枪户外实际使用工况，从动力驱动、精准测控到安全防护均做全方位优化，确保试验过程既能贴合标准规范，又能真实模拟复杂环境下的使用状态，为检测数据的真实性、有效性提供坚实技术支撑。

二、设备性能特点

东莞市越铧电子科技有限公司打造的充电枪插拔寿命及浸泡试验机，是充电枪综合耐久性能检测的专用一体化设备，全程对标 GB/T 20234.1-2023、GB/T 18487.1-2015 等国家及行业标准研发制作，同时兼容 IEC、UL 等国际标准要求，各项性能与配置均贴合全工况检测需求；设备一机双能，集插拔寿命测试、多介质浸泡测试于一体，可自动完成 “浸泡 - 静置 - 插拔” 循环动作，精准模拟充电枪在户外多介质污染环境下的实际使用场景，无需额外搭配辅助设备，实现一站式综合检测。

设备驱动精准、运行稳定，采用伺服马达 + 滚珠丝杆 + 直线滑轨的核心驱动组合，插拔速度、行程、力值均实现高精度调控，插拔力最大可达 1000N，完全满足大电流充电枪的插拔试验要求；设备支持 7*24 小时不间断运行，核心元器件均选用优质品牌，结构坚固抗变形，能适应实验室批量检测、长周期试验的高强度使用需求，故障率低、维护便捷。

智能化程度高、操作便捷，搭载工业电脑 + PLC 智能控制系统，配套大尺寸彩色触摸屏，试验参数可视化设定、实时状态动态监测；支持试验参数存储、力值曲线自动生成、数据表格化存储，可直观分析充电枪插拔过程中的力值变化，为产品结构优化提供数据支撑；手动调节按钮搭配 X/Y 轴可调夹具，试样装夹调试简单，大幅缩短试验准备时间。

适配性全覆盖、防护完善，可适配交直流、不同电流等级、不同规格的充电枪（座）产品，夹具夹持范围覆盖常规三相 / 单相充电附件，满足多样化检测需求；配置 4 个大容量介质容器，可模拟不同溶液、泥浆污染环境，贴合户外实际使用工况；同时配备漏电、过流、过载、门限、急停等多重安全保护机制，遵循实验室安全操作规范，全方位保障操作人员与设备安全。

此外，设备数据采集全面、可追溯性强，能实时采集每一次插拔的最大力值，自动生成力值变化曲线，所有试验数据均可存储并导出，满足试验报告编制、产品质量追溯、研发数据分析等多重需求；试验结果真实反映充电枪在机械插拔与复杂介质环境下的耐久性能，可直接作为充电枪产品研发、质量抽检、合规认证的重要依据。

东莞市越铧电子科技有限公司始终注重设备的专业性、实用性与稳定性结合，通过精细化的结构设计、标准化的核心元器件选型、智能化的程序开发，让本设备兼具测控精准性、操作便捷性与运行可靠性，成为充电枪综合耐久检测的核心专用设备，可充分满足生产企业、质检机构、科研院所的多样化检测需求。

三、适用标准

本设备的研发、生产与检测全程严格遵循国家、行业及国际现行标准，试验流程、测控参数、工况模拟均与以下标准高度契合，测试结果具备权威性、通用性与合规性，可作为充电枪插拔寿命、浸泡后插拔性能检测的专业依据：

国内核心标准

1. GB/T 20234.1-2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》
2. GB/T 20234.2-2023《电动汽车传导充电用连接装置 第 2 部分：交流充电接口》
3. GB/T 20234.3-2023《电动汽车传导充电用连接装置 第 3 部分：直流充电接口》
4. GB/T 18487.1-2015《电动汽车传导充电系统 第 1 部分：通用要求》
5. GB 15287、GB 15288、GB 2099、GB 11918、GB 14048 等电气附件通用标准

国际及行业标准

1. IEC 60309、IEC 60998、IEC 60669、IEC 61058 等 IEC 系列标准
2. UL 310、UL 498、UL 817、UL 941、UL 1059 等 UL 系列标准
3. RNDS-B-20091 v1.0 附件 10.6.1、10.6.2 动作测试要求
4. EIA-364-70 等行业专用标准

东莞市越铧电子科技有限公司始终秉持精工智造、精准检测的研发理念，对每一款检测设备均实施全流程严苛的品控管理，本款充电枪插拔寿命及浸泡试验机从核心元器件选型、机械结构加工、电路设计到成品组装调试、程序校准，均经过多道专业检测工序，确保设备运行稳定、测控精准、防护完善、耐用性强。该设备可广泛应用于新能源充电枪生产制造、充电桩企业质检、新能源汽车零部件研发、第三方检测机构抽检等相关领域，为充电枪插拔寿命、复杂介质浸泡后插拔性能检测提供全方位、高效率、标准化的专业解决方案，助力企业把控充电枪产品的综合耐久质量，提升充电设备在户外复杂工况下的使用稳定性与使用寿命，增强产品市场核心竞争力。
