一、主要技术参数

1. 测试项目：可开展多维度充电接口相关机械性能检测，包含①充电接口机械负荷试验；②偏移操作试验；③机械锁止装置结构强度试验；④电子锁止装置机械负荷试验
2. 执行标准：严格遵循 GB/T 20234.1-2023 标准对应条款，其中充电接口机械负荷试验适配条款 6.2.10.7、7.11.8；偏移操作适配条款 6.3.19、7.30；机械锁止装置结构强度试验适配条款 6.3.4.8、7.15.3.1；电子锁止装置机械负荷试验适配条款 6.3.4.10、7.15.3.3
3. 设备结构：采用承重式稳固底座设计，核心试验结构参考图 3 负荷强度试验装置、图 4 偏移操作外部机械载荷示意图打造，

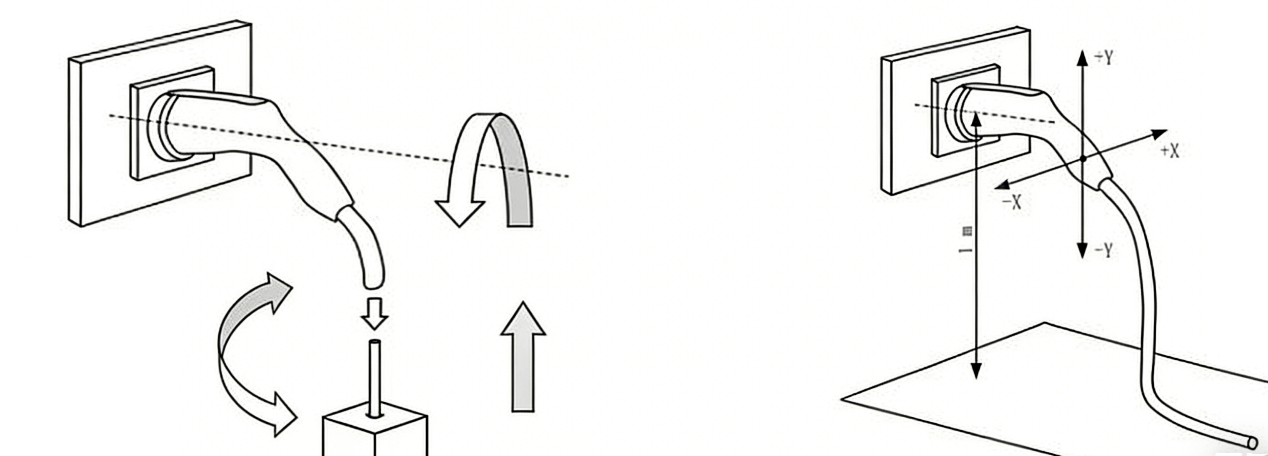

图 3 负荷强度试验装置 图 4 偏移操作外部机械载荷

结构布局科学，适配各类试验操作需求

1. 配套夹具：标配适配国标、美标、欧标的交流、直流、交直流一体充电插座专用夹具，安装尺寸严格参照 GB/T 20234.1-2015 标准附录 B 及 GB/T 20234.3-202X 标准（报批稿）条款 8 要求设计
2. 夹紧装置：配置 2 套专用夹紧装置，1 套用于夹持电缆部位（见图 3），1 套用于夹持试验插头手柄（见图 4），夹持稳固，保障试验过程稳定性
3. 旋转角度：试验过程中充电接口可绕轴线实现 90° 旋转，角度调节便捷高效，可满足标准要求的 10s 内完成方向转换，适配试验工况切换需求
4. 重物施力：配备多规格施力重物，满足 100N、120N、165N、300N、440N、660N、750N 施力规格要求，各规格独立配置，可按需快速切换
5. 测试时间：试验时长可在（0～9999）s 范围内自由设定，精准把控各类试验的时间参数，适配不同检测标准要求
6. 试验次数：循环试验次数可在（0～99999）次范围内灵活设定，满足多频次循环检测的试验需求
7. 高度调节：充电接口水平轴线高度调节范围为（800~1550）mm，可根据试验要求精准调节，适配不同检测场景
8. 电子锁止电源：配备电子锁止装置专用可调开关电源，输出电压（0～24）VDC 可调节，电源正负极性支持可编程控制，可精准实现电子锁解锁、闭锁功能
9. 解锁外力装置：配备针对机械锁止装置触发机构的解锁外力施加装置，支持电动、弹簧秤、砝码等多种施加方式，解锁外力可满足（120±5）N、（200±10）N 两种规格要求，贴合标准检测指标

二、性能特点

东莞市越铧电子科技有限公司研发的充电接口机械负荷试验装置，是一款多功能、高适配的充电接口专项检测设备，可一站式完成充电接口机械负荷、偏移操作、机械 / 电子锁止装置机械性能等多项核心试验，设备研发生产全程严格对标 GB/T 20234.1-2023 标准各对应条款，各项性能指标均符合国家检测规范。设备采用承重式底座设计，结构稳固可靠，从根本上保障试验数据的精准性；配备多国标、多类型专用夹具与夹紧装置，夹持稳固且适配性强，满足各类充电插座检测需求；角度、高度、施力规格、试验时间与次数均可灵活调节，且角度转换效率符合标准要求，能精准匹配不同试验的参数设定；同时针对电子、机械锁止装置分别配置专用控制与施力装置，支持多种施加方式，功能设计贴合检测实际；设备整体操作便捷、调节精准、运行稳定，检测结果真实可靠，可全方位满足充电接口各类机械性能检测的专业需求。

三、适用标准

本设备的设计、制造与检测全程均严格契合国家现行检测标准要求，精准适配 GB/T 20234.1-2023 标准以下相关条款：

1. 充电接口机械负荷试验：条款 6.2.10.7、条款 7.11.8
2. 偏移操作试验：条款 6.3.19、条款 7.30
3. 机械锁止装置结构强度试验：条款 6.3.4.8、条款 7.15.3.1
4. 电子锁止装置机械负荷试验：条款 6.3.4.10、条款 7.15.3.3

东莞市越铧电子科技有限公司始终秉持 “技术创新、品质为本、精准检测” 的研发制造理念，对每一款检测设备均实施全流程严苛品控，从核心配件选型、结构设计到成品组装调试，均经过多道专业检测工序，确保设备运行稳定、检测精准、耐用性强。本款充电接口机械负荷试验装置作为新能源充电接口检测的专业设备，可广泛应用于充电接口生产制造、质量抽检、科研检测等相关领域，为企业把控产品质量、符合国标要求提供全方位、高效率的专业检测解决方案，助力企业提升产品品质与市场核心竞争力
