灼热丝试验装置

灼热丝试验装置


机械型号:

联系我们

符合标准:

GB/T 5169.10-2017电工电子产品着火危险试验 第10部分:灼热丝/热丝基本试验方法 灼热丝装置和通用试验方法

GB/T 5169.11-2017 电工电子产品着火危险试验 第11部分:灼热丝∕热丝基本试验方法 成品的灼热丝可燃性试验方法(GWEPT)

GB/T 5169.12-2013 电工电子产品着火危险试验 第12部分:灼热丝热丝基本试验方法 材料的灼热丝可燃性指数(GWFI)试验方法

GB/T 5169.13-2013 电工电子产品着火危险试验 第13部分:灼热丝热丝基本试验方法 材料的灼热丝起燃温度(GWIT)试验方法


适用范围:适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备、电气事务设备、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门,也适用于绝缘材料、工程塑料或其它固体可燃材料行业;

基本原理:灼热丝试验仪将规定材质(Φ4 Ni80/Cr20)和形状的电热丝用大电流加热至试验温度550℃~960℃后,以规定压力(1.0N)垂直灼烫试品30s,视试品和铺垫物是否起燃或持燃时间来测定电工电子设备成品的着火危险性;测定固体绝缘材料及其它固体可燃材料的起燃性、起燃温度(GWIT)、可燃性和可燃性指数(GWFI);

主要特点:本试验装置与防风罩一体化设计,方便现场安装和调试。关键部件采用SUB316不锈钢制造,耐烟、气腐蚀;采用高能效调压器手动调节试验电流,达到精确控制温度的目的;控制器采用触摸屏和PLC控制,自动化程度高,电流值、试验时间、温度、测试时间、残灼时间等参数数字显示,观察记录方便,使用稳定可靠。


技术参数:

1.         试验装置

1.1          灼 热 丝:Ø4mm±0.04mm ,(Ni80/Cr20)特制标准环形,卧式静置;

1.2          热 电 偶:进口绝缘耐高温K型铠装热电偶,Ø0.5mm×150mm,可耐热1100℃,采用专用温度模块将适时温度转换成数字信号传送给PLC控制器,并通过触摸显示屏显示;

1.3          灼热丝温度:500℃~960℃可调,温度波动<10℃,仪表精度:0.5级;

1.4          试品对灼热丝试验压力:1.0N±0.1N;

1.5          最大烫入深度:7mm±0.5mm;

1.6          试品移动速度:10mm/s~25mm/s可以任意设定;

1.7          试验时间:0.1~99.9S任意设定 【标准要求为30s±0.1s】;

1.8          残灼时间:0.1~99.9S连续计时;

1.9          控制方式:日本松下PLC控制器+7寸彩色触摸屏控制,所有参数如电流、温度、位移、试验时间、残灼时间等全部在显示屏中显示;

1.10       驱动方式:采用日本三洋103H549-0440步进电机电动驱动;

1.11       显示仪表:电流表为3½数字显示,分辨率为0.1A,精度≤1%;温度表为4½位数字显示,分辨率为0.1℃;位移分辨率0.1mm,时间分辨率0.1s;

1.12       引燃铺垫板:厚10mm白松木板,覆12g/mm2~30g/mm2标准绢纸,离灼热丝下200mm±5mm;

1.13       温度与电流关系的校验程序:采用上位机测控软件,能够将采集和自动绘制加热电流与温度测量系统的关系曲线,电脑用户自备;

1.14       电源功率: AC220V、50Hz、约1kVA;

2.

2.1          容    积:≥0.5m3

2.2          背    景:哑光黑色,背景照度≤20Lux;

2.3          抽 风 口:直径Ø100mm,安装在箱体的顶部,随机配1米塑料排烟管;

2.4          抽风装置:箱体顶部安装有独立防腐抽风风机,箱体正面有可控制其运行的电源开关;

2.5          内部照明:箱体内部装有防爆照明灯,箱体正面有可控制其工作的电源开关;

2.6          箱体材质:采用A3优质电解板数控加工处理,表面静电喷涂成电脑色;

2.7          箱    门:采用手动左右开门结构,操作方便,密闭效果好;

2.8          外形尺寸:W1100mm×D600mm×H1220mm;

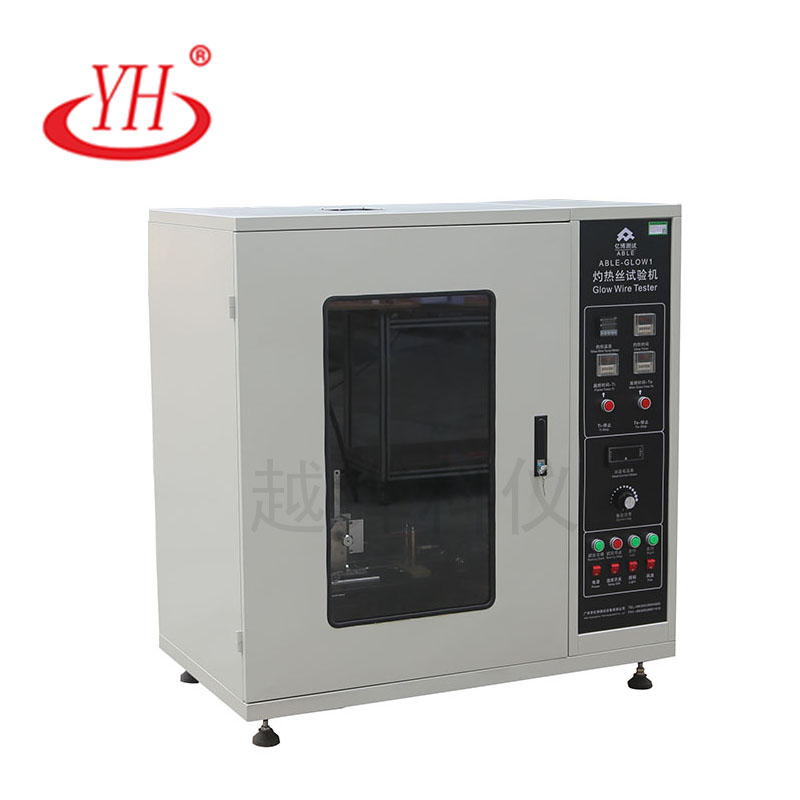

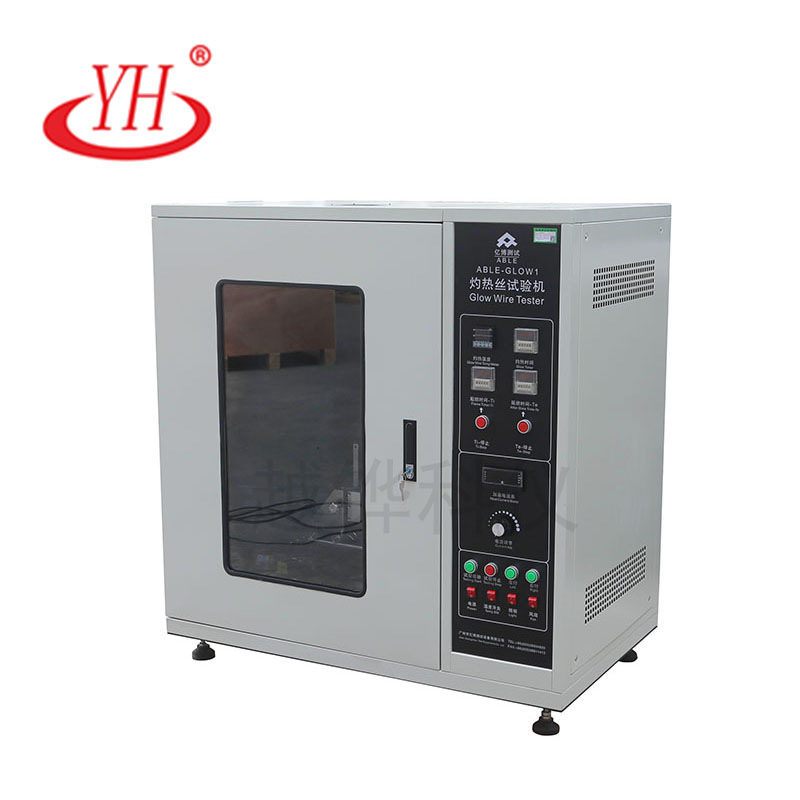

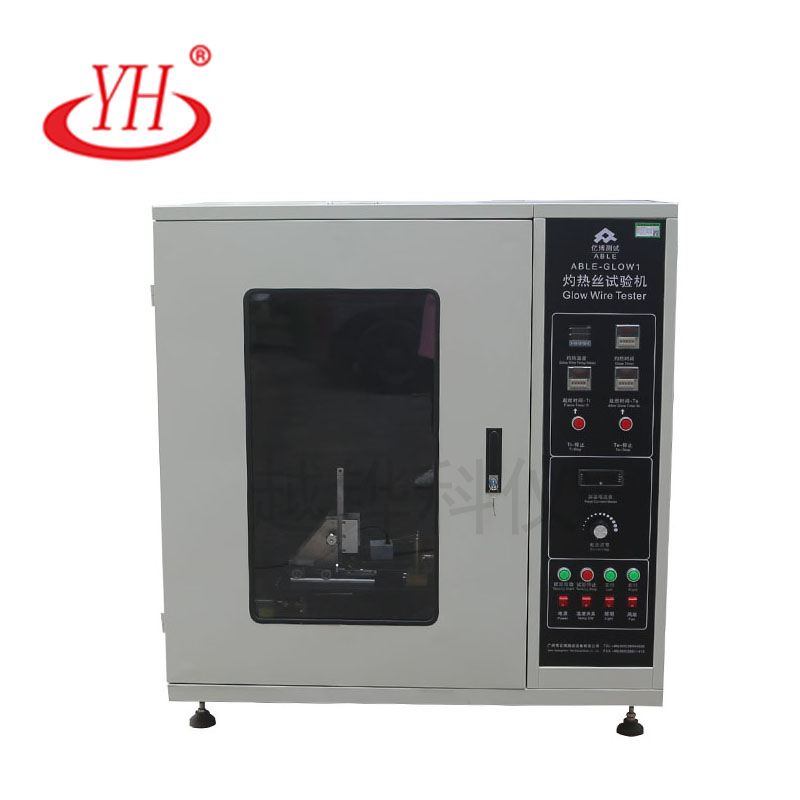

产品展示










灼热丝试验装置
